流量測量起源于古代水利工程與城市供水系統，如古埃及的堰法測量、古羅馬孔板計量及我國都江堰的寶瓶口水位觀測；17世紀托里拆利奠定了差壓式流量計理論基礎，成為里程碑。我國近代流量測量技術起步較晚，早期依賴進口，至上世紀60年代才開始生產渦輪、電磁流量計，其中中國首臺工業用電磁流量計由上海光華儀表廠研制成功。

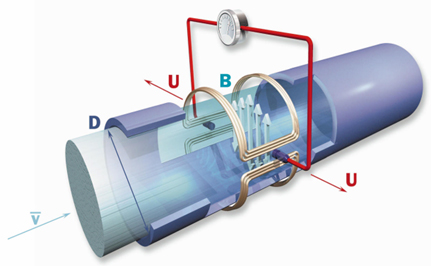

基本原理

法拉第電磁感應定律

E : 感應電動勢

K : 儀表常數

B : 磁感應強度

D : 測量管直徑

V : 平均流速

流量信號與流速成線性關系





測量優勢

1、測量的是平均面速度；

2、測量結果與物理性質無關，如：溫度、密度、壓力

3、測量管無阻擋，無壓損，屬節能降耗產品；

4、測量前后直管段要求短；

5、高精度、高穩定性；

小結：導電液體首選電磁流量計

準確測量的前提條件：

（1）測量介質需要導電

l  電導率限制條件б≥ 1-5us/cm（水>20us/cm）

l  不能測量非導電介質,如油類、有機物等

（2）不能測量氣體

（3）不能測量含有大量氣泡的液體（＞5-10%以上氣泡）

（4）保證滿管測量



我們正在擴建新的流量計生產園區，本次建設總建筑面積近36000㎡，水流量標準裝置占地約1800㎡，口徑從DN3~DN2400mm，流量范圍從0.001m³/h~ 12000m³/h為中國西北地區最大、國內頂尖的水流量標準裝置。項目完成后將取得多個發明專利，以及實現多個國內第一及國際領先同時完成了二期DN400氣體流量標準裝置基礎建設，為未來奠定基礎可測流量計產品種類包括電磁流量計、差壓流量計、質量流量計、超聲波流量計、渦輪流量計、渦街流量計等儀表，建成以后為西北地區最具權威的流量檢測基地及制造基地傳感器智能產線可以實現至少6萬臺的年生產能力，提高產量的同時，也將推動公司在流量測量領域的發展?jié)摿坝绊懥?。同時將提升國內流量計制造、標定的整體水平。
